Gmux-2000 - модульный шлюз псевдопроводного доступа операторского класса, предоставляющий решение высокой емкости, необходимой для передачи услуг TDM, PDH SDH/SONET по сетям на основе IP, Ethernet или MPLS.

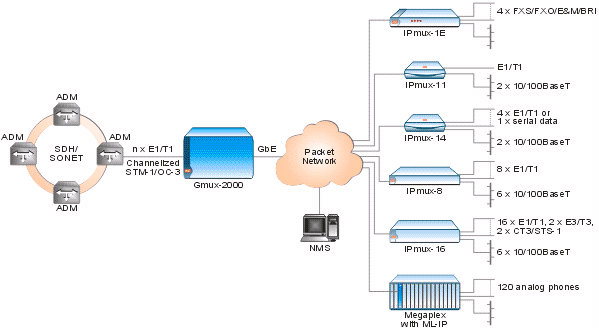

Передача множественных транков TDM через сеть с коммутацией пакетов
Передача традиционных услуг TDM через сеть с коммутацией пакетов
Поддерживая стандарты псевдопроводной передачи TDMoIP, CESoPSN, SAToP и CESoEth (MEF-8) таких организаций, как ITU-T, IETF, Альянс MPLS/Frame Relay и Форум Metro Ethernet, устройство Gmux-2000 является идеальным решением для доступа к телефонным сетям, подключения УАТС и базовых станций сотовых сетей. Кроме того, благодаря поддержке HDLCoPSN, устройство поддерживает доставку традиционного трафика HDLC.
Gmux-2000 поддерживает набор интерфейсов, позволяющих ретранслировать, концентрировать и объединять трафик до 196 отдельных каналов E1/T1, 7 структурированных каналов T3 или 6 структурированных каналов STM-1/OC-3 по 2 соединениям GbE.
В сочетании с псевдопроводными шлюзами RAD IPmux, интегированными устройствами доступа LA-110 или интегрированными мультиплексорами Megaplex устройство Gmux-2000 представляет собой недорогое комплексное решение операторского класса псевдопроводной передачи TDM.
Модули
Gmux-2000 выпускается в корпусе высотой 6U, предназначенном для
установки в стойку 19” (ETSI или ANSI), и поддерживает следующие
модули:
Сетевые модули Gigabit Ethernet имеют по два резервируемых магистральных канала Gigabit Ethernet (GbE), соответствующих спецификациям Ethernet IEEE 802.3, 802.1Q (присвоение тегов BЛВС), каскадирование ВЛВС (Q-in-Q) и 802.1p (приоритизация/класс услуг).
Модули псевдопроводной передачи E1/T1 обеспечивают преобразование трафика E1/ T1 для передачи через сеть с коммутацией пакетов, к которой Gmux-2000 подключен по интерфейсу
GbE. Интерфейсные модули E1/T1 имеют 28 портов E1 или T1 и
используются в сетевых решениях, требующих индивидуальных портов E1/T1.
Интерфейсные модули STM-1/OC-3 осуществляют мультиплексирование/ демультиплексирование трафика SDH/SONET или структурированных каналов STM-1/OC-3 на отдельные внутренние каналы E1/T1. До 63 каналов Е1 или 84 каналов Т1 отображаются в потоки VC-12 или VT-1.5, идущие к или от каналообразующего интерфейса STM-1/OC-3.
Каждый модуль STM-1/OC-3 оснащен двумя резервируемыми интерфейсами G.703 для коаксиальных кабелей, либо оптоволокна G.957. Поддерживается резервирование по схеме 1+1 согласно ITU-T G.783.

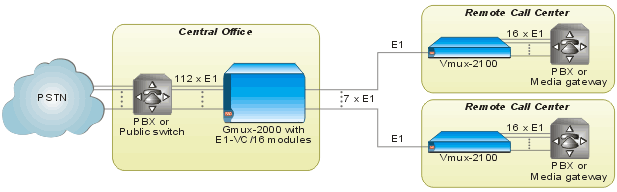

Модули сжатия голоса Gmux-2000 поддерживает до семи модулей сжатия голоса, совместимых с семейством Vmux.
Управляющие модули обеспечивают работу SNMP-агента, пользовательского интерфейса и базы данных для конфигурирования и управления всей системой Gmux-2000. Каждый модуль имеет также резервируемые интерфейсы G.812 для внешнего генератора синхроимпульсов и контакты ввода-вывода для аварийной сигнализации.
Модули блоков питания допускают горячую замену. В одно шасси может быть установлено до трех блоков питания постоянного или переменного тока для резервирования и балансировки нагрузки. Для работы полностью укомплектованной системы Gmux-2000 требуется два блока питания.
Резервирование
Поддерживаются следующие возможности резервирования:
Центральное управление и защита
Устройство Gmux-2000 обладает гибкими возможностями управления, включая локальное через ASCII терминал (RS-232). Удаленное управление может осуществляться внутриполосно или внеполосно, через сетевой или пользовательский порт, или выделенный порт управления, с использованием отдельных ВЛВС для служебного и пользовательского трафика.
Развитые средства FCAPS и диагностики предоставляются операторским приложением управления элементами сети RADview –EMS через пользовательский интерфейс на основе SNMP. Gmux-2000 поддерживает различные типы доступа для конфигурирования: Telnet, SNMP, веб и TFTP.
Встроенные средства защиты включают SSH и SSL, SNMPv3 и RADIUS, а также список контроля доступа к управлению (ACL).
Gmux-2000 включает Network Time Protocol version 3 для получения данных о времени суток из сети. Также поддерживается Syslog для пересылки системного журнала на внешний сервер для централизованного хранения.
